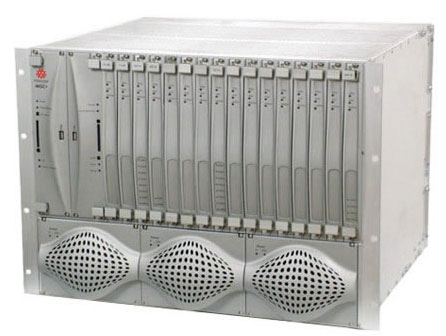

Polycom MGC100 ReadiConvene

美国宝利通（POLYCOM）全线正品音视频产品非人为及不可抗拒因素损坏外，均可以享受宝利通代理商或者厂家的双重三年保修。

价格面议

POLYCOM线的MGC，是行业内唯一具备多媒体处理器和H.3xx互通网关功能的多点控制单元 (简称MCU)，并且遵从国际电联ITU-T关于56Kbps至2Mbps速率的视像会议及多点多媒体桥接设备的相关标准。

先进的性能使视像会议与众不同MGC-100提供在所有MCU中最先进的功能。

从今以后，您可随意编排切换视频会议模式，使视像会议更具临场感，更具灵活性。

MGC-100具备坚实、高效的电信级平台，充分发挥其可靠和稳定的工作性能。

宽带视频通信级结构
所有功能都是在单一平台上完成，足以面向未来新一代网络技术和扩容的需要；
所有端口不受网络类型的限制，均可享用所有先进功能，从而保护投资；
提供在线系统诊断，帮助判断任何潜在故障；
前端面板LED显示灯提供即时系统状态，方便进行维护和故障排除；
所有功能模块均是：
- 前触式
- 热插拔
- 自动配置
配置三个热备份且负荷分担可热插拔电源组，提供充分的电源备份保障；
遵从NEBS标准；
具有高速多媒体总线；

混合网络连接
MGC-100在单一平台上实现IP、ISDN和ATM网络的互通；
直接接入H.323 (IP) 网；
支持H.320 (ISDN) 网络；
在单一平台上支持整合的多标准协议；
所有支持的网络都可访问和使用MGC-100的先进功能；
无需外接网关；

多分屏功能
提供多达21种不同画面的分屏模式；
能随时、随意地切换分屏模式；
每种分屏模式中任一窗口均可设为固定或语音激励方式；

多重编码转换功能
能接入不同传输速率、解像度、帧频、图像/语音算法和不同网络协议的终端；
保证每个终端运行于最佳的连接效果；
确保会议简化连接过程，按时召开；
保证会议的稳定性；

接入欢迎功能 Great and GuideTM (ISDN & ATM)；
可自定义多种加入会议的欢迎画面和欢迎词；
前台操作员引导用户进入会议：
当用户接入时，致欢迎词；
在不同会议中的拖曳与会者；
可创建子会议；

强大的管理系统
MGC-100提供一整套方便灵活的系统和会议管理应用软件。三种不同的管理软件，功能强大，使用方便，满足本地和远程访问的不同需要；
WebcommanderTM 使用户通过使用Netscape或微软公司的WEB浏览器，便可方便地预定和管理会议；
MGC ManagerTM 提供全面的操作员控制 - 从会议的预定和管理到系统配置，诊断和维护
音频电话式会议管理（TTCM） 使用户可通过一部标准音频按键式电话机，管理自己的会议；

易于维护
MGC-100通过先进的远程系统监控工具，大大减少现场维护的需要；
提供远程故障诊断与问题分析；
提供远程系统软件下载；
支持多台MCU；

可靠性
在视频和音频通信中，POLYCOM线的MGC-100是唯一的运营商级解决方案，提供遵从NEBS三级标准；
多媒体通信是一种在任何时间、任何地点，实时的视频通信。POLYCOM线提供的工具，使视频通信变得更具临场感，增强人们互相沟通的方式。并且，提供给用户网络解决方案，确保其实现多媒体应用，如：商务会议、远程医疗、远程教育、可视电子商务、视频呼叫中心和可视聊天室；

ISDN ATM IP
最大会场数 96 80 144*；
最大同时会议数 32 28 48；
最大多分屏会议数 16 13 16 ；

视像会议标准:
H.320、 H.323、H.321、T.120；

话音:
PSTN、VoIP；

多级:
H.231、H.243级联和主席控制；
H.281 FFCC远端摄像机控制；

视频:
H.261、H.263、H.263+、H.264；

音频:
G.711、G.731、G.722、G.722.1、G.723、G.728、Siren7(16、24、32Kbps)；

数据:
H.243 LSD、T.122/T.125 (MCS)、T.123、T.124 (GCC)；

信道传输:
H.221、H.242；

信道集合:
H.221、BONDING Mode 1、H0；

外部传输
数据速率 56Kbps - 2Mbps；
时钟同步 可同步于外部网络；

网络接口
25Mbps ATM (FVC) PRI-T1 (ISDN信令) V.35/RS-449/E1A-530；
55Mbps ATM (FVC) E1/T1专线 RS-366拨号；
100/10 Mbps 以太网 PRI-E1 (ISDN信令) 支持KG加密；

工作环境要求
工作温度 10至40摄氏度 (华氏50至104度)；
每小时3400 BTU；
储存温度 -25至70摄氏度 (华氏-20至158度)；
相对湿度 15至90% 非凝结；
工作高度 高达3,000米 (10,000英尺)；
储存高度 高达12,000米 (40,000英尺)；

物理指标
NEBS Level 3 Compliant；
高:40.8厘米 (16英寸)；
宽:58.4厘米 (23英寸)；
深:50.2厘米 (19英寸)；
重量:净重43公斤 (94磅), 包括包装箱64公斤 (140磅)；
电源:(3个共享) 100 - 240 VAC； 50/60 Hz ；-48 DC。



POLYCOM MGC-100 是新一代符合国际电信联盟ITU 标准的多点电视会议控制单元（MCU）。但它又有别于一般的MCU，它是业界第一台集多点电视会议控制单元(MCU)、网关(Gateway)和会议控制(Control)于一体、电信级结构的多媒体信息交互系统。可以说MGC-100是更高层次的MCU。

MGC-100完全遵从国际电信联盟ITU关于视像会议标准 H.320、H.321 和H.323及数据协作/会议标准T.120，能够为基于 DDN、ISDN ( E1/PRI )、IP 以及 ATM 网络上的视频、音频和数据终端用户，提供多方实时和交互的多媒体通信。

MGC-100的系统结构

MGC-100摒弃过时而笨拙的基于PC平台的工控机结构（PCI或ISA插槽结构），或基于完全依赖于某个中心交换模块的结构，率先采用电信级模块化结构。

1. 内部采用一条256Mbps的超高速TDM总线，相比一般PC机的32M数据总线要高得多，这是目前业界总线传输速率最高的。更新的MGC总线将达到4Gbps。

2. 采用PSOS实时、多任务、内嵌式、分布式操作系统，其运行速率要比PC机采用的DOS操作系统要高100倍以上。而且任务分配到每个功能板，不会因为某个功能板有问题而导致整个系统不能工作，提高了系统的可靠性。

3. 16位通用模块插槽，可以将任何模板插入任意槽位。

4. 所有模板均为前触式可热插拨的，用户可以不中断会议或关掉电源而更换模板。

5. 功能板如Audio、Video、MUX板和接口板如MG323、MPI、NET-2/4/8板和网络接口是前后分离的，分别从前面和后面插到总线上。这样拆卸前面板或后面板而不会相互影响，给维修带来了极大的方便。

6. 自动模板识别和配置。模板插入插槽，MGC将自动识别该模板并自动下载相应的软件到该模板上。

7. 电源冗余热备份。可配备3个电源模块，其中一个作为电源热备份，确保在会议进行当中不会因电源模块的故障而导致会议的中断。

8. 强大的内置网关(Gateway)功能使H320(ISDN、DDN), H323(LAN、Internet、Intranet)和H310 (ATM)不同的网络可以运行在同一个系统上，这是业界目前唯一能实现多重网络接入的多媒体平台。

9. 大容量易扩充

10. 用户工作站可以通过多种方式在本地或远程连接MCU。

MGC-100的主要特性

1. 多重网络接入。它是业界目前唯一支持H320、H323、H321等多种不同网络同时接入的MCU。以往的MCU只能支持H320或H323。如果要接入不同的协议的终端，必须外接网关设备，不但增加了组网和系统的复杂性，而且增加了系统管理的复杂性，降低了系统整体的可靠性，系统扩容也不方便。而MGC-100将各种网关内置与MCU内，只要插入相应的网络接口板，就可以连接相应的网络，系统扩容、管理、维修都十分方便。MGC这种可接入多重网络，在同一平台上可以连接不同协议终端的功能，特别适合与视频会议服务商或混合组网的企业与部门应用。

· ISDN网络接口：PRI

· T1/E1网络接口：T1/E1

· DDN网络接口：V35/RS449

· ATM网络接口：155M OC-3光接口

· IP网络接口：10/100M IP Ethernet

2. 多重编码转换。其主要功能是匹配音频，速率、帧频、图像编码方式、不同的数据速率匹配。MGC的多重编码转换功能适应范围更加广泛，不但在多分屏会议中支持重编码转换，而且在全屏会议中也可支持重编码转换，并且支持更多的点、更多的传输速率、更多的音频算法进行编码转换。另外，与会者连接到MGC后的特性不变，不会因为有低速率的点连接MGC，而使得高速率点接收的图像质量下降。该功能是业界目前做的最好的。

· 速率/带宽编码转换：128 kbps ---1920kbps

· 音频算法编码转换：G.711、G.722、G.728、G.723

· 解像度编码转换：QCIF、CIF

· 帧速编码转换：7.5 fps 、15 fps、30 fps

· T.120数据速率的编码转换：MLP、HMLP

3. 动态多分屏。这是业界目前唯一能做到该功能的MCU，而且分屏模式更多，有6类共16种分屏模式。所谓动态多分屏，就是在会议进行中任意选择和更改分屏显示模式，即动态的切换显示模式。

· 6类分屏模式：1，2，3，4，5+1，9

· 每个窗口的图像可以是指定点的，也可以是自动语音激励切换。

· 每个与会者接收的图像可以语音激励切换，也可以强制指定。

· 同一多分屏会议中，允许12个与会者加入。这也是业界目前能做到的最多参加分屏会议的点数。

· 适用于不同的网络，ISDN，ATM，IP，DDN等网络，他们接入MGC-100后，都将具有多分屏功能。

· 分屏模式下，只要传输速率在384kbps以上，仍可以做到30 fps的帧频。这是业界目前做的最好的。

4. H.243级联和MIH级联方式。

· 一台MCU的容量是有限的。当有超过一台MCU容量的点组成一个大型视频会议时，需要多台MCU。多台MCU之间可采用堆叠或级联技术进行连接。小容量MCU之间适宜采用堆叠方式连接，而大容量MCU之间适宜采用级联方式连接，否则大容量MCU之间采用堆叠方式连接，将导致MCU处成为网络的瓶颈。MGC-100是大容量MCU，所以多台MCU扩容采用级联技术。

· 国际标准H.243级联，是局限于二级MCU的星状级联，一个主MCU和多个从MCU。MGC-100支持H.243级联，并且还发展了一种MIH级联技术。

· POLYCOM MCU的MIH级联是一个树状级联，是一个有着多重主从关系的网络，其特点是：全网只有一个主MCU，所有从MCU既可以做主也可以做从。一个从MCU对主MCU来讲是从MCU，而对它的下级MCU来讲又是它的主MCU。MIH即Multi-Hierarchy多层次级连，是对国际标准H.243级连功能的扩展。只支持H.243的MCU仍然可以保留在多层结构的最边缘上, 主席控制功能在多级级连系统中能够得到支持。采用MIH 组网可以全方位的管理超大型会议，所有终端都具有主席控制功能。

5. T.120数据会议。MGC完全支持H.320上的T.120。但目前尚不支持H.323上的T.120。原因如下：

· 在H323下，如果在带内传输数据，随着点数增加，其数据传输速度会明显下降。严重时有可能将造成终端设备的瘫痪（T120应用程序与终端应用程序的冲突），影响整个会议的进程。

· 在有限的带宽下带内传输数据，随着会议点数的增加，势必会挤占视频带宽，造成视频质量下降，降低视频传输效果。

· POLYCOM的MGC-100是面向视频服务的一种电信设备，它完全符合ITU-标准，随着ITU-标准的逐步完善，POLYCOM将提供此种功能。

如果要求在IP网上进行T.120数据传输，建议采取如下解决方案：

· 在IP网络上，利用IP现有的资源，采用带外传输数据方式，利用NETMEETING，来完成数据功能。

此种方案已经被许多事例所证明，可行而且可靠，在国外已得到了应用。用户只需要在IP网络上安装一台NETMEETING服务器，就可以完成所有的数据功能，如果需要更大的点数的数据会议，还可以选用LOTUS或其他的数据软件。例如在上海电信，采用了此种方法，中国远程教学网等项目也将采用此种方法。对于数据会议，不再需要视频会议的配合。完全独立的数据会议使用户得到真正快速可靠的数据会议。同时利用此台服务器，除了完成数据会议的功能，也可以将他设定为其他服务类型的服务器，例如，资料管理，会议记录，会议重放等。

· 另外一种方法是，把PC机输出的VGA信号输出到VGA-AV转换器上，将数据信号作为一种视频信号输入到视频终端上，作为一种视频源广播给其他终端。采用这种方法可以快速的将类似POWERPOINT等制作的幻灯片、打开的WORD文挡或PC界面实时地广播到所有的点。中国网通(CNC)将采用这种方法。

MGC-100的会议控制

可以通过工作站方式或通过WEB方式对MGC-100进行会议的编排、会议的启动和会议的控制。

1. 会议编排功能

· 可以配置多个会议模板，包括会议的模式、传输速率、音视频算法等，这样每次启动相同配置的会议时，无须重新进行配置，而是从会议模板中直接启动符合要求的会议即可。

· 可以配置多个与会者模板，这样可以每个会议里的参加者可以从与会者模板中调用，减少了配置会议的负担。

· 会议模板和与会者模板可以储存在本地工作站的模板文件中或本地工作站的数据库中，或外置的数据库中以备以后调用。

· 复制-剪贴式调动会议和与会者。可以在会议进行中直接添加与会者，也可以直接从与会者模板中将该与会者复制-剪贴到会议中，或直接从与会者模板中将该与会者用鼠标拖入会议中。

· 一台MGC可同时支持多个会议：VS下24个独立的会议；CP下16个独立的会议。

· 可以级联任何几个会议，组成一个大型的会议。

· MGC-100有3种会议模式（类型）：

1）全屏会议：所有加入会议的终端要求具有完全相同的传输速率、相同的音频和视频编码算法、相同的解像度等。

2）多重编码会议：所有加入会议的终端可以有不同的传输速率、不同的音频或视频编码算法、不同的解像度等。

3）多分屏会议：所有加入会议的终端可以有不同的传输速率、不同的音频或视频编码算法、不同的解像度等，而且可以做多分屏。

· 可同时支持多个操作员。

· 可以定义会议的口令。只有知道会议口令的用户才可以控制该会议。

· 可对进行的会议加锁，使其它点不能再加入会议。

· 可以预置（预约、预定）2000个会议。预置的会议和与会者可以储存在本地工作站中或外置的数据库中。

2. 会议的启动（召开）

· 有3种会议召开方式：

1） 按与会者召开会议：会议中确定与会者；可以呼入或呼出连接与会者。

2） 按会议类别召开会议： 会议中可以确定与会者，也可以不确定与会者，只要定义会议呼入的号码、IP地址或别名。会议启动后，与会者即可呼入该会议。

3） 会议室方式：会议中可以确定与会者，也可以不确定与会者，只要定义会议呼入的号码、IP地址或别名。当有一个与会者呼入该会议室，会议才真正启动。任何与会者都可呼入，加入该会议室，直至用尽MCU的全部资源。

· 可同时采用呼入方式、呼出方式（邀请方式）或自动连接方式将与会者连接到会议中。

3. 会议控制方式

· 主席控制方式

1） H243标准是完全基于H320标准的，其可以解释为通过终端来控制MCU的视频切换。MGC支持H320标准下的主席控制功能。但在H323网络上，还未有相应的主席控制标准。目前许多视频终端也不具备H323下的主席控制功能。

2） 针对如何在IP网上实现在用户端来控制视频的切换等功能，POLYCOM公司提出一种全新的解决方案，即采用WEB的方式就可以作到在用户端对会议进行操作。

3） POLYCOM网络公司推出的MGC WebCommander是基于因特网的浏览器管理工具，用于监视会议，管理和预定会议。WebCommander授权用户可通过使用标准的万维网浏览器，通过LAN/Internet网，登录到远端的MCU，远程建立并召开会议，并对会议进行完全控制。专为企业、应用服务提供商ASP、Internet服务提供商ISP而设计的MGC WebCommander，为全中文操作界面，是一种既经济又操作简便的多点视像会议会议控制的解决方案。实现了将会议控制权下放至用户端，类似于H320下的主席控制功能，而且控制功能远远超过一般H320下终端的主席功能。

· 导演控制方式。由MGC的管理员进行视频的切换：

1） 广播任意一个会场，使所有的点观看其图像。

2） 被广播者可以任意选看其他会场的图像。

3） 可以使任意两点之间互相观看。

4） 可设定演讲者模式。在该模式下，演讲者相当于主会场或主席，所有的点始终观看其全屏画面，而演讲者，可以手动或自动轮巡观看其他会场的画面，或全屏画面或多分屏画面。自动轮巡的时间间隔可由管理员设定。

· 语音控制方式。MGC检测以演讲者的声音大小，挑选其中最大的一个做为会议的广播者。

MGC-100的管理

1. POLYCOM公司提供了最完善的网管系统，包括MGC MANAGER ,通过工作站方式来控制

MGC-100和MGC WEBCOMMANDER（中文），通过WEB方式控制MGC-100。

2. POLYCOM的网管中心可以管理到网络中的所有的MGC-100，并且管理到每个MGC的每一

个资源。同时，唯一的多任务管理界面，为用户提供了极大的方便。

3. MGC-100的网管包括系统管理和业务管理

4. 可通过三种操作平台对MGC进行操作和管理：工作站、WEB和电话。

· 工作站管理方式：

1）用户的工作站通过IP网连接到MGC。采用这种管理方式，用户的工作站上须安装MGC的工作站管理软件MGC Manager。该软件可运行于MS Win95/98/2000或NT平台。

2）MGC Manager能提供灵活和完全的MGC系统使用、管理和维护功能。从编排会议、配置参数、软件升级到深入到功能模块上的数字信号处理器DSP的故障诊断都可在MGC Manager的友好的图型介面里完成。这种管理方式主要是为管理员提供一种对MGC的会议和系统进行近程或远程的操作与管理的手段。

3）MGC Manager管理系统极易集成于现有的网络和PC电脑里，通过任何TCP/IP网络，包括Intranet即可访问MGC。

4）一台MGC Manager工作站可同时管理多台MGC；而一台MGC也可同时接受多达16个授权用户监控。

· WEB管理方式（浏览器管理方式）

1）MGC通过IP网连接一个外置的服务器。该服务器上安装MGC的WEB管理软件WEB COMMAND。采用这种管理方式，用户的工作站上无须安装MGC的工作站软件，只要安装有Microsoft 的Internet浏览器或Netscape的浏览器并可以通过IP网连接到该服务器上即可。用户只要启动浏览器，键入该服务器的IP地址就可进入MGC的WEB管理主页，但只有在服务器上注册过的授权用户，键入用户名和口令，才可以进入MGC的管理页面，进而才可以对MGC进行操作和管理，确保了系统使用的安全性。

2）MGC WebCommander软件是可授权给用户预定、配置和管理会议的软件。该软件由两个独立的模块组成，一个模块允许用户定义和编排他们自己的会议，另一模块则提供给用户管理自己会议的能力。MGC WebCommander是集成在WIN NT Server上的应用软件，用户可以通过TCP/IPInternet或LAN访问MGC。这种管理方式主要是为终端用户提供一种对MGC的会议进行远程操作和管理的手段，类似与H320下的主席控制功能。

· 电话管理方式

1）MGC通过IP网连接一个外置的服务器。该服务器上安装MGC的电话管理软件TTCM。采用这种管理方式，用户通过普通电话线和普通音频按键电话就可以管理控制自己的会议。通过一个交互式的语音应答系统（IVR），与会者由一个管理功能菜单导入会议。

2）TTCM软件是POLYCOM提供的另一个可授权给用户预定、配置和管理会议的软件。该软件运行在WIN NT Sever上，和音频按键式电话通过标准模拟电话线连接，通过TCP/IP访问MGC。

5. MGC-100的网管采用基于TCP/IP协议的IP网上。其特点如下：



连接网络：Internet(169,163), LAN, Intranet, 基于TCP/IP协议。MODEM 远程拨号， PPP协议

MGC-100的网管接口；10M/100M，LAN

网管类型：Manager 方式，采用图形界面。WEB方式，采用浏览器方式，支持IE。TTCM方式，通过电话线和普通电话机管理MCU。

网管内容

网管工作站的操作系统；Window98,Windows2000, NT

网管容量；一台工作站可以管理多台的MGC-100（无限制）。同时，监控所有的MGC-100的运行情况。一台MGC-100可以同时被多台工作站管理。

授权管理；允许对不同的管理者进行不同的授权定义。

网管内容

MGC-100的设置。定义ISDN，ATM，IP，DDN等网络的服务。修改MGC-100的系统参数和配置参数。定义MGC-100的接口板类型。定义MGC-100的同步方式。MGC-100的会议管理。预定会议时间。创建会议定义参加者定义会议的参数。召开多个会议监控会议的运行。操作会议。维护功能远程诊断。远程在线支持。远程软件升级。远程调配会议。

数据库管理

管理MGC-100的所有数据资源。存储数据资源到指定的服务器上。从远端的数据库中下载数据到MGC-100中。这些数据包括，所有的点的参数，速率，号码，参数。会议的配置。日志文件等。

6. 当网络之中有更多的MGC-100时，只要MGC的控制端口能够连接到IP网上，就可以通过网管中心的工作站控制。并可以将所有的数据资源（所有的MCU）都存储到独立于MGC-100的一个服务器上。数据库支持Microsoft的Access database, SQL database。

7. MGC下一版本软件将支持SNMP网管协议，使MGC的网管很方便地与目前流行的网管软件，如HP公司的OpenView相结合。

MGC-100的维护

1. 在线实时检测网络和系统，可达到芯片级的故障诊断。

2. 可通过Internet 或Itranet在线软件升级

3. 自动软件升级到各模块

4. 前触式热插拔和通用插槽结构、自动识别和自动加载软件到模块的功能，使系统维护极为方便容易。

5. MGC Manager提供主要两级的系统访问权限：主管级和用户级，而MGC Webcommander则可提供5级访问权限。

6. 4级告警提示

7. 故障记录
